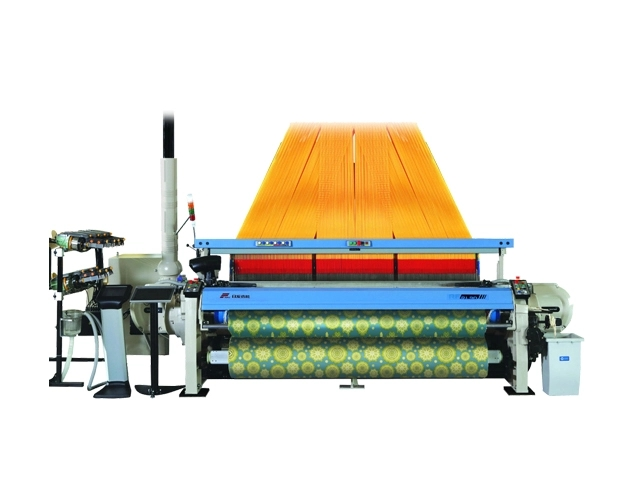

Métier à tisser RFRL90 à grande vitesse

Cadre de machine robuste: le métier à tisser à rapier à grande vitesse RFRL90 bénéficie de cadres robustes, favorisant un modèle de vibration faible à grande vitesse et permettant une vitesse et une efficacité élevées. L'entraînement solide, positionné dans les cadres latéraux principaux, est conçu pour des masses mobiles de contrôle étendues afin de traiter systématiquement des motifs lourds avec un coût et une maintenance minimes. Le meilleur équilibre entre la consommation et les performances et le minimum de bruit et de vibrations sont des éléments clés résultant de l'héritage du RFRL90.

Système de lubrification: Le métier à tisser rapide RFRL90 adopte une lubrification de centralisation. Dans ce système, l'huile peut être filtrée complètement à travers des filtres doubles. Il a un bon effet de filtrage sur les impuretés de l'huile de lubrification et assure la lubrification en douceur pendant le processus de tissage. Ce système est connecté avec le système de contrôle électrique, la fiabilité est assurée par la protection de pression.

Moteur à entraînement direct: l'entraînement principal de laMachine à tisser la rapièreEst basé sur un moteur servo à aimant permanent synchrone efficace. La vitesse du métier à tisser peut être facilement réglée à travers l'écran tactile, et la vitesse peut être automatiquement ajustée en fonction de la structure du tissu. Simple, fiable, sans entretien, sans système de refroidissement requis, le moteur à entraînement direct assure des performances supérieures dans le temps et un fonctionnement à faible coût.

Nouveau système d'insertion de trame: le système d'insertion de trame du métier à rapière haute vitesse RFRL90 adopte une came d'extension spatiale unique pour entraîner directement la roue de la rapière, ce qui présente les avantages d'une chaîne de transmission courte, structure compacte, et entretien facile. La méthode d'insertion de trame peut être équipée de deux structures selon différents types de tissus: crochet de guidage de suspension à une rangée et type de crochet de vol libre, qui peuvent répondre aux besoins de tissage pour une variété de fils différents.

Nouveau sélecteur de trame: Nouveau design, chaque doigt de sélection de trame est contrôlé par un moteur indépendant, disponible pour les configurations pour 4, 8 ou 12 couleurs. Chaque doigt de sélection de trame est piloté et contrôlé par le microprocesseur. L'action et l'amplitude du doigt de sélection de trame fonctionnent pour éliminer efficacement les interférences avec les trames adjacentes.

Choix multiple de coupe-trame: Le RFRL90 offre plusieurs options de coupe-trame pour répondre à tous les besoins de tissage. De série sur la machine à tisser sont la fraise de trame mécanique ou le rotocut, la coupe de trame est précise et optimisée en raison de ses dimensions réduites. Une autre option est que le coupeur de trame électronique permet de produire le tissu éponge le plus raffiné et élégant, permettant de tisser un mélange de différents types de trames.

Nouveau rouleau arrière-repose: le nouveau rouleau de repos au sol comprend des cylindres légers et une cellule de charge pour contrôler la tension, produisant ainsi moins d'inertie et permettant une meilleure compensation des cylindres sur le fil. Adopte un mécanisme de bras réglable mécanique pour fonctionner avec le contrôle électrique pour répondre aux besoins de tissage de divers fils.

Take-Up à commande électronique: La machine est équipée d'un tissu électronique amélioré, et la densité de trame peut être réglée facilement à travers l'écran tactile à haute sensibilité, et la densité de trame peut être automatiquement changée en fonction de la structure du tissu.
