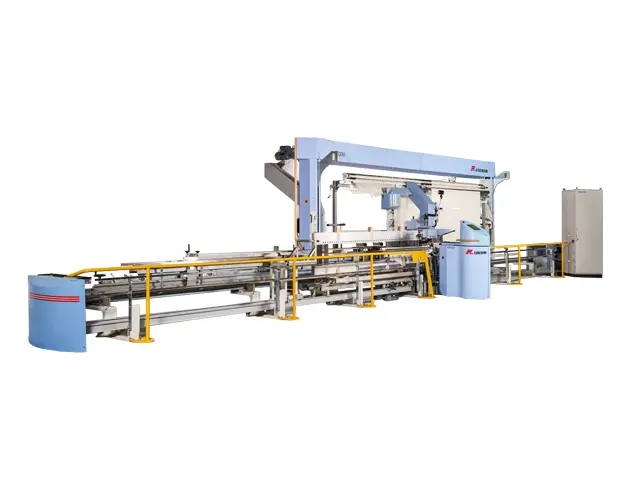

La machine à dessiner entièrement automatique RFAD30 est une sorte d'équipement pour traiter le dessin des tissus fabriqués avec un processus complexe.
Article | Contenu | Remarque | |
Configuration de base | Machine à dessin fixe | ||
Chariot mobile avec support de faisceau de chaîne, il dispose d'un dispositif de levage | 2 ensembles en tant que configuration standard | ||
Module de dessin utilisant le crochet de préhension pour le dessin | |||
Module de fractionnement de chaîne avec une couche de chaîne (avec fonction de location) | |||
Module Heddle avec deux rails de guidage d'entrepôt de haies | |||
Module Reed (gamme standard) | |||
Module de fil de chute avec six tiges d'arrêt | |||
Module de contrôle avec hôte et lecteur de disque U | |||
Vitesse de dessin | La vitesse maximale de dessin est de 165 pièces/minute | ||
Inspection des fils | Détection électronique à double chaîne | ||
Matière première de fil | Fils de coton et fils mélangés (le cardage et le peignage ne sont pas limités) | ||
Comte de fil | 5 ~ 150S | ||
Faisceau de chaîne | Une couche de fil de chaîne, avec ou sans crédit-bail | ||
Largeur nominale maximale | 230cm, 400cm | ||
Diamètre maximal de la plaque latérale | 120cm | ||
Poids maximum | 1200KG | Avec camion faisceau | |
Fil Heddle | Type de Healdloop | J, C, O | Sérialisation |
Type de haie | Une seule rangée guérissent/guérisons à double rangée | ||
Hauteur de la haie | 260mm-382mm (11 " -15") | Réglable | |
Épaisseur de Heddle | 0.25mm, 0.30mm, 0.38mm | ||
Taille de l'œil de haie | Minimum 5.5x1.2mm, Max 10mm | ||
Nombre de rangées de haies | Max 16 rangées (O) | 16 rangées | |
Exigences pour le cadre de santé | Avec tête de tête détachable | ||
Avec rainure de positionnement (sur le côté droit lors de la visualisation du côté de l'anche) | |||
Sans rainure de positionnement | Configuration facultative | ||
Fil de chute | Forme de fil de chute | Type ouvert, type étroit | |
Nombre de rangées de fil de chute | Sortie à 6 rangées | ||
Largeur de fil de goutte | 7-11mm | Réglable | |
Longueur du fil de chute | 125mm-180mm | Réglable | |
Épaisseur de fil de goutte | 0.20mm-0.65mm | Réglable | |
Reed | Largeur maximale de l'anche | 230cm, 400cm | |
Densité dentaire de l'oscar | 5 ~ 75 dents/pouce | ||
Hauteur des dents de reed | 40-100mm | ||
Hauteur de l'éd. | 80-150mm | ||
Profondeur des dents de rosée | Maximum 16mm | ||
Forme de roseau | Lèche plate, rosée profilée et rosée à double rangée | ||
Article | Contenu | Remarque | |
Contrôle | Logiciel | Système d'exploitation Windows | |
Imprimante | USB ou imprimante réseau | ||
Langue | Chinois, anglais; d'autres langues sont disponibles sur demande | ||
Demande d'alimentation électrique de la machine à dessiner | Grille triphasée avec mise à la terre, pas de fil neutre | ||
Protection externe de fusible, minimum 10A par phase | |||
La puissance est d'environ 1.6 kilowatts (kVA) | |||
3x220V AC ± 10%; 50 Hertz (Hz) | Demande d'alimentation électrique d'un chariot de tirage renforcé avec dispositif de levage | Alimentation monophasée avec protection de mise à la terre | |
Protection externe de fusible, minimum 10A par phase | |||
2x220V AC ± 10%; 50 Hertz (Hz) | |||
Demande de source de gaz | Pression d'entrée | 0.7Mpa -- 1Mpa | |
Fluctuation de la pression d'air | <± 0.05 MPA | ||
Alimentation en air minimale | 850 de table de machine principale, 500 de tuyau d'aspiration, approvisionnement total 1350NL/min | ||
Point de rosée barométrique | -17 ℃, utilisez un séchoir à adsorption sous pression atmosphérique | ||
Teneur en huile | Pas d'huile fondamentalement, la teneur en huile résiduelle est <1mg/Nm3 /< 0.8 ppm | ||
Contenu d'impureté | Teneur en impuretés solides <5mg/m3, granulométrie <5pm | ||
Qualité de l'air | ISO 8573.1; niveau de qualité: 3 | ||
Exigences environnementales | Conditions d'intérieur | C'est à peu près la même chose que les conditions d'application commune dans les usines textiles. Sans abrasifs, tels que la poussière de verre et des substances similaires | |
Humidité | Humidité relative 30-95%, pas de condensation | ||
Air ambiant | Sans acide | ||
Température | Température de fonctionnement + 18 à + 40 °C, température d'arrêt + 5 à + 45 °C | ||
La différence de température maximale ne doit pas dépasser 15 ℃ dans les 10 heures | |||
Hauteur de la pièce | 260cm | ||
Éclairage | 700 lux est nécessaire pour la face de travail (équivalent à l'environnement d'écriture normal) | ||
Demande au sol | Matériaux | Le béton coulage du sol; dans la zone de travail, le sol doit être solide et l'épaisseur de la charge doit être de 16 cm. | |
Planéité | Le non-parallélisme maximum est de ± 15mm ou la différence totale est de 30mm | ||
Exigences en matière d'avion | La rugosité doit être comprise dans la plage du béton conventionnel, c'est-à-dire la plage acceptable de différence de hauteur du point haut au point bas Rf max ≤ 3mm | ||
Capacité de transport | ≥ 900kg/m2 (modèle 230), ≥ 1100kg/m2 (modèle 400) | ||
Bruit | Il est de 81 décibels lors de la mesure à la position de l'opérateur | ||
Fonctions et dispositifs de configuration facultative | Maille grossière √, laine, filament plat, fil de slub, boucle | ||
Fil spécial | |||
Couche de chaîne à deux couches, contrôle du cycle coloré (une machine de location est requise) | |||
Surveillance et contrôle du cycle coloré | |||
Taille | L = Longueur (mm) | W = Largeur (mm) | H = Hauteur (mm) | Poids (kg) | |
Système global | RFAD-230 | 8000 | 1900 | 1850 | 2400 (pas de dessin-dans le chariot de transport) |
RFAD-400 | 12700 | 1900 | 1850 | 2400 (pas de dessin-dans le chariot de transport) | |
Boîte de contrôle | 700 | 650 | 2000 | 200 | |
Chariot de transport à dessin | 2.3 m | 3900 | 1600 | 2400 | 1150 (la capacité de charge du dispositif de levage est de 360kg) |
4.0 m | 5900 | 2400 | 2540 | 1300 (la capacité de charge du dispositif de levage est de 360kg) |
Espace demandé (Exigence minimale) | L = Longueur (mm) | W = Largeur (mm) | H = Hauteur (mm) | Surface utilisable minimale (m²) |
RFAD30-230 Avec 1 dessin-dans le transportChariot | 9000 | 5600 | 2450 | Environ 50 m² (À l'exclusion du passage de chariot de transport de poutre de chaîne) |
RFAD30-230 Avec 1 chariot de transport à dessin | 9000 | 7700 | 2450 | Environ 75 m² (À l'exclusion du passage de chariot de transport de poutre de chaîne) |
RFAD30-400 Avec 1 chariot de transport à dessin | 14000 | 7200 | 2600 | Environ 100 m² (À l'exclusion du passage de chariot de transport de poutre de chaîne) |
RFAD30-400 Avec 1 chariot de transport à dessin | 14000 | 9300 | 2600 | Environ 130 m² (À l'exclusion du passage de chariot de transport de poutre de chaîne) |
Ce modèle a des fonctions complètes, sa configuration standard comprend le chariot de creel avec fonction de mise à niveau, la tête avec fonction de location.
Avec RFAD30Machine sans navette, La fonction de la surveillance colorée du cycle est facultative.
Avec la machine de dessin de chaîne automatique RFAD30, une configuration spéciale peut également être fournie pour le fil grossier, le fil de laine et le filament plat, etc.
Avec notre machine de location colorée qui a été développée avec succès, la machine à dessiner peut s'adapter pleinement au fonctionnement de dessin de tissages très complexes tels que le tissage teint en fil.
