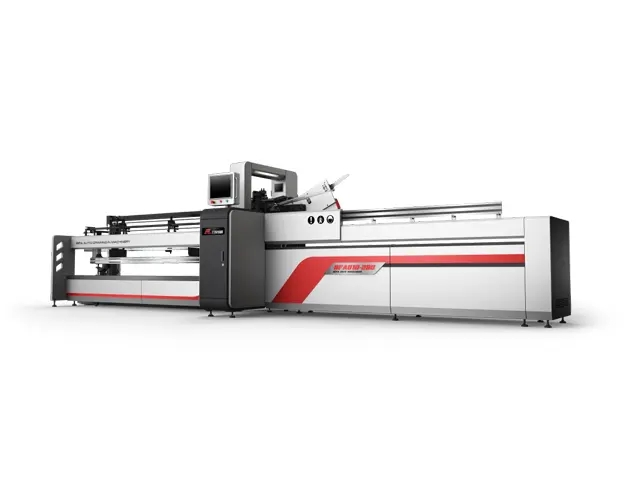

La machine de dessin entièrement automatique RFAD10 est une sorte d'équipement de dessin basé sur le mode de fil de graine. Le dessin n'est pas lié à la poutre du métier à tisser, de sorte que le pré-dessin peut être effectué à l'avance, le pré-dessin est parallèle à la procédure de préparation précédente. La machine de dessin de chaîne automatique peut répondre rapidement à la demande du marché. Après l'achèvement de l'opération de dessin, la machine à tisser sans navette peut être stockée la production OEM peut être réalisée, et le transport est pratique. L'ensemble de la machine à tisser sans navette a une faible consommation d'énergie. La puissance instantanée est inférieure à 1KW, la consommation de gaz est de 0,3 m³/min et le coût d'utilisation est extrêmement faible.
Article | Contenu | Remarque |
Travailler avec | 2300mm, 2800mm, 3600mm | Série |
Le nombre de fils | Coton/TC | |
Vitesse | 135 fois/min | Instantané le plus rapide |
Heald | J, C, O | Facultatif |
Hauteur Heald | 260mm-382mm | Réglable |
Épaisseur de Heald | 0.2mm, 0.3mm | Réglable |
Trou taille | 5.5x1.2mm-8x3.8mm | Réglable |
Stock Heald | 2 lignes d'alimentation | |
Lignes Heald | Max 16 lignes | |
Type de compte-gouttes | Fermé | |
Lignes de compte-gouttes | 6 lignes | |
Largeur du compte-gouttes | 11mm | |
Dropper longueur | 145mm, 165mm, 180mm | Réglable |
Épaisseur du compte-gouttes | 0.2mm, 0.3mm, 0.4mm, 0.5mm | Facultatif |
Type de roseau | Roseaux standard ou profilés | |
Densité de la dent | 15 ~ 75 dents/pouce | |
Bail | Bail 2 groupes signal 4 lignes | |
Contrôle électrique | PLC, contrôleur de mouvement et vision | |
Système d'entrée | Écran tactile d'ordinateur | |
Conduite | Moteur servo, cylindre | |
Puissance | 3 ch 380V, 50/60HZ, 3.0kW | |
Pneumatique | 0.3m ³/min, 0.4-0.7Mpa. | |
Harnais | Approvisionnement standard de 2 ensembles | |
Remarque: La vitesse de dessin réelle est liée à la conception de tissage, aux accessoires, à l'environnement de travail, à la quantité de travailleurs et au chariot de transport de harnais. Plus de chaîne totale, une meilleure efficacité de dessin. | ||

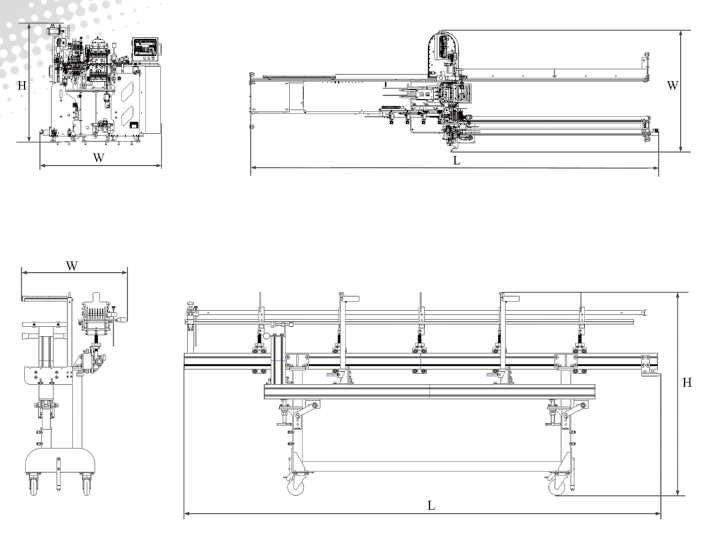

Article | Spécification | L = Longueur (mm) | W = Largeur (mm) | H = Hauteur (mm) | Poids (kg) |
Machine à dessiner | RFAD10-230 | 6100 | 1600 | 1700 | 1400 (non compris le panier) |
RFAD10-280 | 7100 | 1600 | 1700 | 1490 (non compris le panier) | |
RFAD10-360 | 8500 | 1600 | 1700 | 1600 (non compris le panier) | |
Voiture de transport harnais | Chariot de 230 | 3000 | 650 | 1300 | 180 |
Chariot de 280 | 3700 | 650 | 1300 | 197 | |
Chariot de 360 | 4300 | 650 | 1300 | 223 |
Cette machine de dessin de chaîne automatique adopte la technologie de dessin de fil de graine. Il n'a pas d'importance à la qualité de la taille, peut faire le dessin à l'avance, le magasin et le transport.
Vitesse de dessin de la chaîne: 135 extrémités/minute max. Il est facile de faire l'entretien avec un faible coût.
Droit de propriété intellectuelle indépendant, complètement conçu parRIFA Textile.
La machine sans navette utilise un écran tactile avec une interface conviviale qui affiche l'état opérationnel, les diagnostics de panne, les données techniques pour le dessin et les paramètres de configuration. Le programme avancé de traitement des données est adaptable à tout processus de dessin, permettant une entrée facile de divers paramètres. Avec la machine de dessin automatique RFAD, toutes les données de configuration peuvent être stockées à long terme dans l'équipement.
La machine de dessin automatique est équipée d'un système de dessin de compte-gouttes entièrement automatique, les processus de placement du compte-gouttes, de dessin et de pendaison peuvent se produire simultanément. Les fils de chaîne sont dessinés dans les compte-gouttes selon les réglages et sont positionnés correctement.
En utilisant une technologie avancée de vision industrielle et un système de traitement photo rapide et précis, les roseaux sont identifiés et positionnés avec précision. Cela permet un tirage à grande vitesse des fils dans la machine sans navette.
Les fils de chaîne de la machine à tisser sans navette peuvent être dessinés efficacement à l'aide de mangeoires spécialisées, d'une unité de came et d'une fourche de changement de vitesse en haut au milieu.
Avec un système de dessin sain à haute efficacité, la mise en place, le dessin et le raccrochage peuvent être traités en même temps. Les fils de chaîne peuvent être dessinés dans les guérisons gauche et droite selon
Aux réglages, et pendu sur un cadre de santé correct.
Un système de chariot pratique peut vous aider à passer de la machine de dessin automatique à la zone de tissage rapide.
